Το DeepMould κατασκευάζειπροσαρμοσμένα καλούπια έγχυσηςγια μεγάλα πλαστικά εξαρτήματα από-εγκεκριμένα από τον πελάτη δεδομένα και σχέδια CAD. Πριν απελευθερωθεί ο σχεδιασμός του εργαλείου, το εξάρτημα, η ρητίνη, ο αναμενόμενος όγκος παραγωγής και η προβλεπόμενη μηχανή χύτευσης πρέπει να επανεξεταστούν μαζί. Ένα καλούπι μπορεί να ταιριάζει με τη γεωμετρία του εξαρτήματος και να εξακολουθεί να είναι ακατάλληλο για την πρέσα, εάν παραβλέπεται η προβαλλόμενη περιοχή, η απαίτηση βολής, το διάκενο δέσμης-, το πάχος του καλουπιού ή η διαδρομή ανοίγματος.

Ανασκόπηση εργαλείων πριν από την κοπή του χάλυβα

Η ανασκόπηση μηχανικής ξεκινά με την κατεύθυνση της γραμμής χωρίστρα-, το βύθισμα, τις μεταβάσεις τοίχων, τις νευρώσεις, τις κεφαλές και τις υποδοχές. Στα χαρακτηριστικά που δεν μπορούν να απελευθερωθούν στην κύρια κατεύθυνση ανοίγματος εκχωρείται μια κατάλληλη πλευρική- διάταξη ή διάταξη ανύψωσης. Η θέση της πύλης, η διάταξη δρομέα και ο εξαερισμός εξετάζονται σε σχέση με την αναμενόμενη διαδρομή ροής και τις ορατές επιφάνειες. Αυτές οι αποφάσεις επιβεβαιώνονται με βάση τις απαιτήσεις του πελάτη για εξαρτήματα αντί να αντιγράφονται από μια τυπική διάταξη καλουπιού.

Πρόσβαση ψύξης, εξαγωγής και σέρβις

Για ένα μεγάλο καλούπι, η ισορροπία ψύξης και η πρόσβαση στην υπηρεσία επηρεάζουν τόσο τη δειγματοληψία όσο και τη μετέπειτα παραγωγή. Τα κυκλώματα ψύξης πρέπει να σχεδιάζονται γύρω από την κοιλότητα και τη γεωμετρία του πυρήνα, αφήνοντας χώρο για ολισθητήρες, ανυψωτές, εκτοξευτές και συνδετήρες. Η διάταξη εκτίναξης αναθεωρείται ώστε να υποστηρίζει το χυτευμένο μέρος χωρίς συγκέντρωση δύναμης σε λεπτά τοιχώματα ή καλλυντικές περιοχές. Οι συνδέσεις εύκαμπτων σωλήνων, τα σημεία ανύψωσης και τα αντικαταστάσιμα εξαρτήματα φθοράς θα πρέπει να παραμένουν προσβάσιμα κατά την εγκατάσταση του καλουπιού.

Δοκιμαστική χύτευση και επιθεώρηση

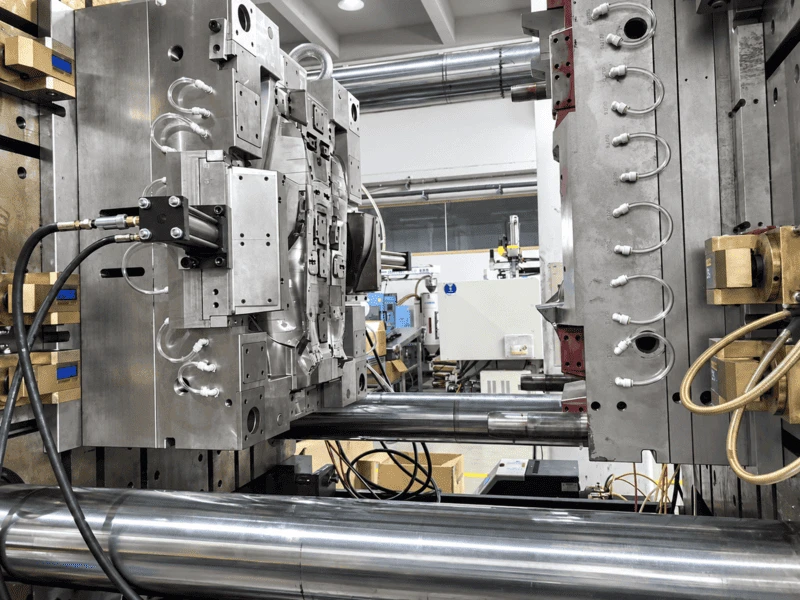

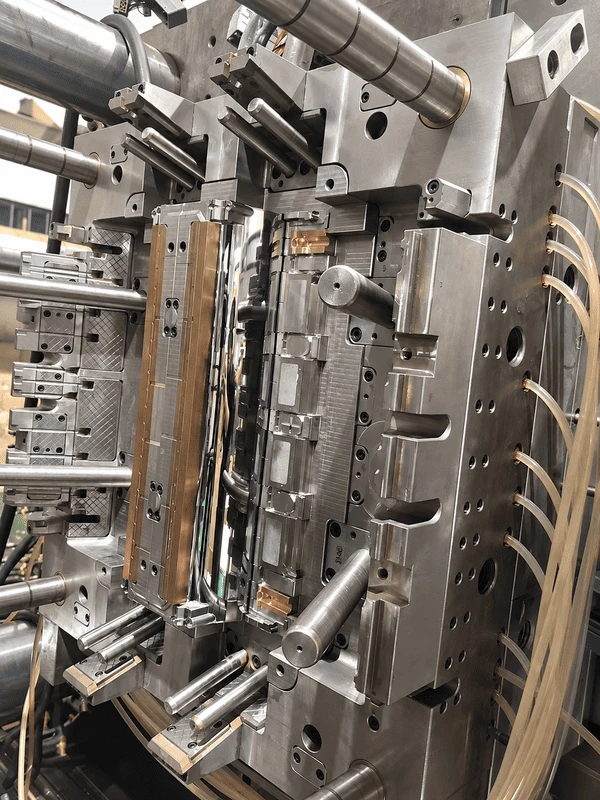

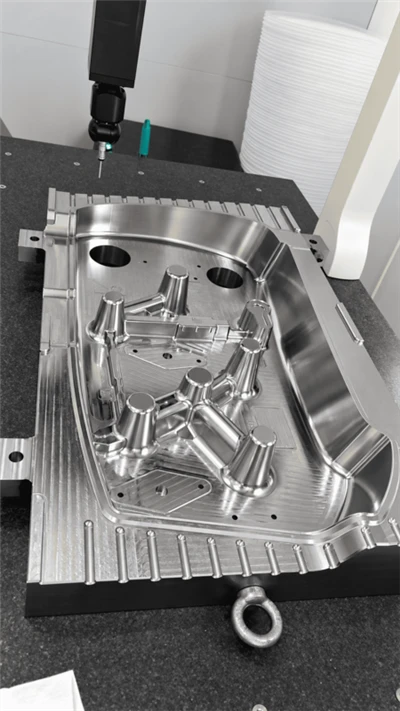

Οι φωτογραφίες δείχνουν το καλούπι κατά την επιθεώρηση, την εγκατάσταση και τη δοκιμή του μηχανήματος. Οι ρυθμίσεις δοκιμών και τα αποτελέσματα του δείγματος αξιολογούνται σε σχέση με το συμφωνημένο σχέδιο αποδοχής. Η επιθεώρηση διαστάσεων θα πρέπει να επικεντρώνεται στα κρίσιμα χαρακτηριστικά του πελάτη, ενώ οι δοκιμές εμφάνισης, προσαρμογής και συναρμολόγησης θα πρέπει να ορίζονται για το πραγματικό χυτευμένο μέρος. Οι διορθώσεις καταγράφονται έναντι του εγκεκριμένου σχεδίου πριν από την επόμενη απόφαση δοκιμής ή αποστολής.

Τι να στείλετε για τεχνικό έλεγχο

Καταχωρίστε το αρχείο εξαρτημάτων 3D, το σχέδιο 2D, την ποιότητα ρητίνης, τις απαιτήσεις επιφάνειας, την ετήσια ποσότητα, τη διάρκεια ζωής του καλουπιού στόχου, τις κρίσιμες διαστάσεις και τα προβλεπόμενα δεδομένα μηχανής χύτευσης-. Εάν το καλούπι θα μεταφερθεί σε άλλο εργοστάσιο, συμπεριλάβετε την πλάκα, τη ράβδο-δεσίματος, το ακροφύσιο, τον εκτοξευτήρα και τα πρότυπα σύνδεσης αυτού του εργοστασίου.

Ζητήστε μια αναθεώρηση εργαλείων

Στείλτε τα δεδομένα ανταλλακτικών και τις απαιτήσεις παραγωγής για κατασκευησιμότητα και πατήστε-αναθεώρηση προσαρμογής.DeepMouldθα βασίσει την προσφορά στο επιβεβαιωμένο εύρος εργαλείων, όχι σε ένα υποτιθέμενο τυπικό καλούπι.
