Προσαρμοσμένο πλαστικό περίβλημα με έγχυση

1.Επισκόπηση έργου

2.Πλαστική Γεωμετρία Περιβλήματος

 • Η μεγάλη εξωτερική όψη είναι η κυρίαρχη ορατή επιφάνεια του περιβλήματος. Διακόπτεται από περιμετρικές οπές στερέωσης και μια εσοχή μετάβαση προς το ορθογώνιο άνοιγμα. Αυτές οι μεταβάσεις επηρεάζουν τη θέση της γραμμής διαχωρισμού και την ποσότητα του χάλυβα καλουπιού που απαιτείται γύρω από το άνοιγμα. Το εργαλείο πρέπει επίσης να αναπαράγει τα πλευρικά χαρακτηριστικά ασφάλισης χωρίς να τα καταστρέφει κατά το ξεκαλούπωμα.



 • Το άνοιγμα απαιτεί σταθερό προφίλ ακμής και επαρκή χαλύβδινη στήριξη στην περιβάλλουσα κοιλότητα και τον πυρήνα. Οι απότομες μεταβάσεις, οι λεπτές προεξοχές από χάλυβα και οι απότομες αλλαγές στην επιφάνεια του καλουπώματος αποτελούν πιθανές ανησυχίες για τη συντήρηση του εργαλείου. Επομένως, η γεωμετρία του εξαρτήματος θα πρέπει να ελεγχθεί ως πλήρες συγκρότημα: οποιαδήποτε προσαρμογή για την κατασκευή του καλουπιού πρέπει να διατηρεί το διάκενο και την εμπλοκή του περιβλήματος με το ταιριαστό εξάρτημά του.



 • Η περιοχή του επίπεδου πάνελ θα πρέπει να αξιολογηθεί ως προς την κατανομή του πάχους, την καταβόθρα, τη στρέβλωση και τη συγκέντρωση τοπικής τάσης. Μια οπτικά επίπεδη χυτευμένη επιφάνεια δεν εγγυάται την επιπεδότητα των διαστάσεων κάτω από όλες τις συνθήκες χύτευσης. Η θέση της πύλης, η απόκριση συσκευασίας, η διάταξη ψύξης και η συρρίκνωση του υλικού επηρεάζουν το τελικό σχήμα. Δεν εκχωρείται τιμή ανοχής επιπεδότητας ή πάχους τοίχου εδώ, επειδή οι παρεχόμενες εικόνες δεν παρέχουν ελεγχόμενες προδιαγραφές διαστάσεων.

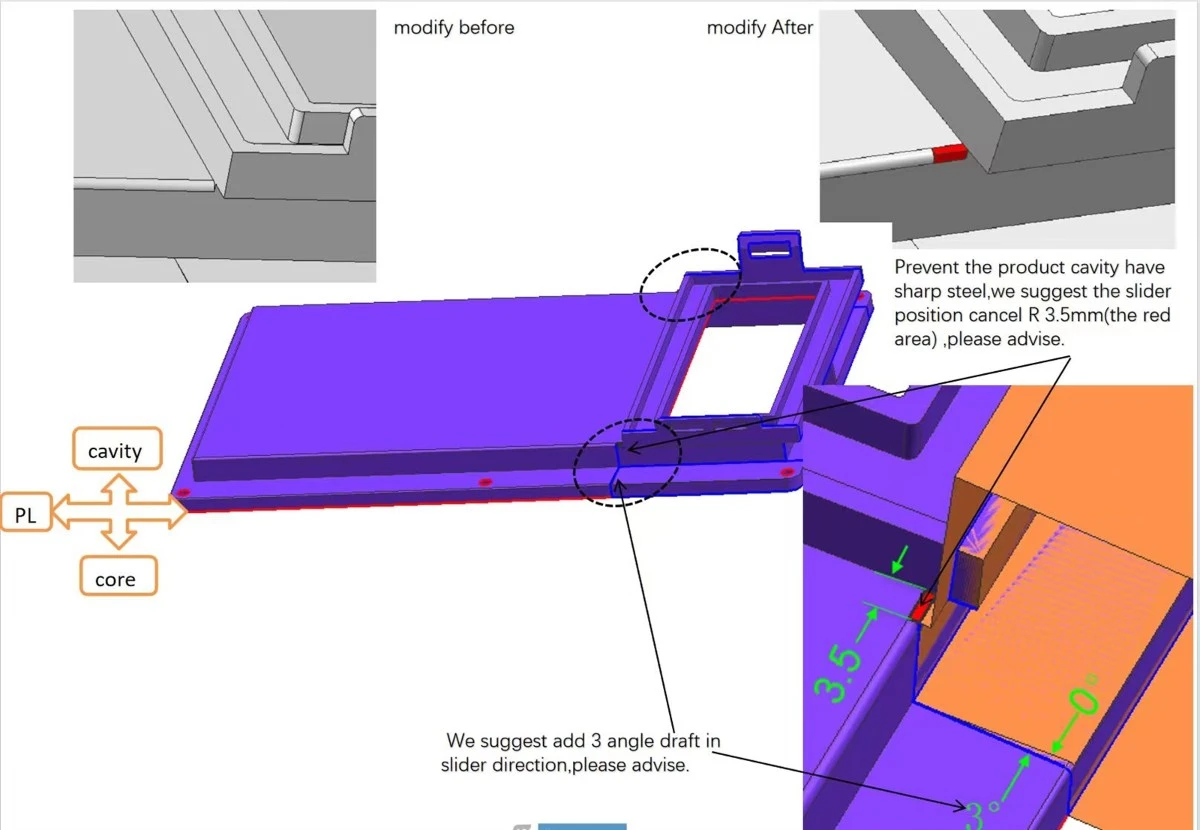

3.Αναθεώρηση DFM: Γραμμή χωρίστρα, ολισθητήρας και κατάσταση χάλυβα

4. Σχεδιασμός καλουπιών και Κατασκευή πλευρικής δράσης

Οι φωτογραφίες του καλουπιού δείχνουν ένα πλήρες συγκρότημα εργαλείων με πλευρές πυρήνα και κοιλότητας. Γύρω από το χυτευμένο άνοιγμα, το εργαλείο χρησιμοποιεί επεξεργασμένα χαλύβδινα χαρακτηριστικά που πρέπει να ευθυγραμμίζονται όταν κλείνει το καλούπι. Τα εξαρτήματα οδηγών, οι επιφάνειες εντοπισμού και οι κινούμενοι μηχανισμοί είναι ορατά στις φωτογραφίες. Ο σχεδιασμός εργαλείων θα πρέπει να διατηρεί επαναλαμβανόμενη καταχώριση μεταξύ αυτών των στοιχείων, αφήνοντας ταυτόχρονα επαρκή πρόσβαση για τοποθέτηση και συντήρηση.



Τα χαρακτηριστικά πλευρικής δράσης εισάγουν πρόσθετες διεπαφές σε σύγκριση με ένα καλούπι ευθείας έλξης. Ο ολισθητήρας πρέπει να φτάσει στην πλήρως κλειστή του θέση πριν από την έγχυση, να παραμείνει στηριγμένος κατά τη διάρκεια της πίεσης στην κοιλότητα και να ανασυρθεί αρκετά ώστε να καθαρίσει το μορφοποιημένο χαρακτηριστικό. Οι επιφάνειες απενεργοποίησης απαιτούν ελεγχόμενη τοποθέτηση, επειδή το υπερβολικό διάκενο μπορεί να προκαλέσει φλας, ενώ οι υπερβολικές παρεμβολές μπορεί να προκαλέσουν φθορά ή φθορά. Η διαδρομή απελευθέρωσης πρέπει επίσης να αποφεύγει την έλξη στο περίβλημα PA66 μετά το άνοιγμα του κύριου καλουπιού.



Η εξώθηση πρέπει να εξετάζεται μαζί με την απόσυρση της παρενέργειας. Το περίβλημα περιλαμβάνει ένα ευρύ πλαίσιο και πολλά τοπικά χαρακτηριστικά. η διάταξη του εκτοξευτήρα θα πρέπει να κατανέμει τη δύναμη απελευθέρωσης χωρίς να τη συγκεντρώνει σε ένα λεπτό τοίχωμα ή στην άκρη του ανοίγματος. Οι ακριβείς θέσεις του εκτοξευτήρα δεν αναφέρονται στα έγγραφα, επομένως η συζήτηση εδώ αφορά τους απαιτούμενους μηχανικούς ελέγχους αντί να διεκδικεί μια συγκεκριμένη ακολουθία εκτίναξης.



Εργαλεία φωτογραφιών και υλικού

Το φωτογραφικό σετ τεκμηριώνει επίσης τις εξωτερικές πλάκες καλουπιού, τις διεπαφές τοποθέτησης και τον εξοπλισμό που σχετίζεται με το hot-runner με την επωνυμία YUDO. Αυτές είναι χρήσιμες αναφορές για την κατασκευή και τη συναρμολόγηση καλουπιού, αλλά οι φωτογραφίες από μόνες τους δεν καθορίζουν έναν επιβεβαιωμένο αριθμό πύλης, διάταξη κυκλώματος θερμού δρομέα ή κύκλο χύτευσης παραγωγής. Τέτοιες λεπτομέρειες θα πρέπει να λαμβάνονται από τον τελικό σχεδιασμό του καλουπιού και τα αρχεία δοκιμών όταν είναι διαθέσιμα.



5.Moldflow Review: Flow-Front Temperature

6.Moldflow Review: V/P Switchover Pressure

Η παρεχόμενη προσομοίωση αναφέρει πίεση κατά τη μετάβαση σε V/P 65,16 MPa για την Περίπτωση 1 και 60,39 MPa για την Περίπτωση 2. Συνεπώς, η περίπτωση 2 δείχνει μια χαμηλότερη πίεση μεταγωγής βάσει μοντέλου κατά 4,77 MPa υπό τις συνθήκες που χρησιμοποιούνται για την ανάλυση. Το έγγραφο αναφέρει επίσης απώλειες πίεσης θερμού δρομέα 24 MPa και 10 MPa για τις δύο περιπτώσεις. Αυτά τα αποτελέσματα υποδηλώνουν ότι η εναλλακτική διάταξη αλλάζει τη ζήτηση πίεσης στο σύστημα πλήρωσης.



Έξοδος προσομοίωσης	Περίπτωση 1 / Περίπτωση 2
Μέγιστη θερμοκρασία ροής μπροστά	281,9 μοίρες / 280,5 μοίρες
Πίεση στη μεταγωγή V/P	65,16 MPa / 60,39 MPa

Πτώση πίεσης Hot-runner 24 MPa / 10 MPa

Ανάλυση θερμοκρασίας τήγματος

280 μοίρες / 280 μοίρες



Η χαμηλότερη προβλεπόμενη πίεση στην Περίπτωση 2 σχετίζεται με την αξιολόγηση της πύλης και του δρομέα, αλλά η καλύτερη διαμόρφωση δεν μπορεί να επιλεγεί μόνο από την πίεση. Η θέση των υπολειμμάτων της πύλης, οι απαιτήσεις καλλυντικών, οι θέσεις της γραμμής συγκόλλησης, η παγίδευση αέρα, η συμπεριφορά συσκευασίας και η σταθερότητα των διαστάσεων θα πρέπει να επανεξεταστούν πριν παγώσει ο σχεδιασμός του εργαλείου. Η παρεχόμενη εικόνα δεν εμφανίζει όλες τις μεταγενέστερες αναλύσεις, επομένως δεν διατυπώνεται αβάσιμος ισχυρισμός σχετικά με τη στρέβλωση, τη διανομή συρρίκνωσης ή την τελική έγκριση πύλης.



Για την επικύρωση της παραγωγής, οι υποθέσεις CAE θα πρέπει να συγκριθούν με την πραγματική ξήρανση του υλικού, τη θερμοκρασία τήξης, τη θερμοκρασία καλουπιού, τον χρόνο πλήρωσης, την πίεση έγχυσης και τις μετρούμενες διαστάσεις του εξαρτήματος. Μια ασυμφωνία μεταξύ του προσομοιωμένου και του παρατηρούμενου σχεδίου πλήρωσης μπορεί να υποδεικνύει διαφορές στις συνθήκες διεργασίας, στη συμπεριφορά του υλικού ή στη γεωμετρία του εργαλείου.



7.PA66 Παράθυρο επιλογής υλικού και διαδικασίας

Η επιβεβαιωμένη ρητίνη για αυτό το έργο είναι η POLIMID A SG NATURALE, μια ποιότητα χύτευσης έγχυσης PA66 τυπικού ιξώδους. Σύμφωνα με το παρεχόμενο φύλλο δεδομένων κατασκευαστή, η πυκνότητά του είναι 1,14 g/cm³, το σημείο τήξης είναι 260 μοίρες και η τυπική μέση συρρίκνωση του καλουπιού είναι 1,4–1,8%. Το ίδιο φύλλο δίνει αντοχή εφελκυσμού σε απόδοση 85 MPa και συντελεστή εφελκυσμού 3.000 MPa. Αυτές οι τιμές είναι ιδιότητες αναφοράς του βαθμού. δεν είναι αποτελέσματα δοκιμών εφελκυσμού που έγιναν σε αυτό το περίβλημα.



Ακίνητο προμηθευτή PA66	Τυπική ή συνιστώμενη τιμή
Πυκνότητα	1,14 g/cm³
Σημείο τήξης	260 μοίρες
Μέση συρρίκνωση μούχλας	1.4–1.8%
Αντοχή σε εφελκυσμό στην απόδοση	85 MPa
Συντελεστής εφελκυσμού	3,000 MPa
Σύσταση στεγνώματος	Τουλάχιστον 3 ώρες στους 90–100 βαθμούς
Σύσταση θερμοκρασίας τήξης	260–285 μοίρες
Σύσταση θερμοκρασίας καλουπιού	70–90 μοίρες



Η επεξεργασία του PA66 απαιτεί έλεγχο υγρασίας. Ο προμηθευτής συνιστά το στέγνωμα για τουλάχιστον τρεις ώρες στους 90–100 βαθμούς πριν από τη χύτευση. Το συνιστώμενο εύρος θερμοκρασίας τήξης είναι 260–285 μοίρες και το εύρος θερμοκρασίας καλουπιού είναι 70–90 μοίρες. Αυτά είναι σημεία εκκίνησης για την ανάπτυξη της διαδικασίας, όχι μια καταγραφή των ακριβών ρυθμίσεων του μηχανήματος που χρησιμοποιούνται για την κατασκευή των φωτογραφιζόμενων εξαρτημάτων. Οι πραγματικές ρυθμίσεις εξαρτώνται από την ικανότητα του μηχανήματος, τη διαμόρφωση του δρομέα, το πάχος του εξαρτήματος και την απόκριση πλήρωσης.



Το εύρος συρρίκνωσης του προμηθευτή θα πρέπει να λαμβάνεται υπόψη κατά την ανάπτυξη μεγέθους κοιλότητας, αλλά ένα μόνο ποσοστό δεν μπορεί να περιγράψει αξιόπιστα κάθε κατεύθυνση ενός περιβλήματος με άνοιγμα, νευρώσεις και πλευρικά χαρακτηριστικά. Η πίεση συσκευασίας, το τοπικό πάχος τοιχώματος και οι διαφορές ψύξης μπορούν να δημιουργήσουν ανομοιόμορφες αλλαγές διαστάσεων. Η σωστή προσέγγιση είναι η σύγκριση των μορφοποιημένων δειγμάτων με το εγκεκριμένο σχέδιο, η επανεξέταση των αποκλίσεων ανά χαρακτηριστικό και η προσαρμογή των συνθηκών διαδικασίας ή των εργαλείων μόνο αφού εντοπιστεί η αιτία.



Το δελτίο δεδομένων υλικών αναφέρει επίσης ότι η χρήση τροφίμων ή ιατρικής δεν πρέπει να γίνεται χωρίς ειδική έγκριση. Δεν διεκδικείται τέτοια αίτηση για αυτή τη στέγαση. Ομοίως, τα δεδομένα υλικού από μόνα τους δεν καθορίζουν μια ταξινόμηση φλόγας τελικού εξαρτήματος, απαίτηση χημικής αντοχής ή μακροπρόθεσμη απόδοση στο περιβάλλον τελικής χρήσης του πελάτη.



8. Επιθεώρηση αναφοράς και θερμικής επεξεργασίας χάλυβα

Το έργο περιλαμβάνει ένα τεχνικό φύλλο για χάλυβα καλουπιού SWG 1.2767. Αυτή η αναφορά μπορεί να χρησιμοποιηθεί για την ανασκόπηση των γενικών ιδιοτήτων του χάλυβα και του προβλεπόμενου υλικού εργαλείων. Μια ξεχωριστή έκθεση θερμικής επεξεργασίας προσδιορίζει τα επιθεωρημένα τεμάχια εργασίας ως βαθμού 2343 και όχι 1,2767. Επομένως, τα δύο έγγραφα δεν πρέπει να συγχωνεύονται σε ένα πιστοποιητικό υλικού ή να χρησιμοποιούνται για να ισχυριστεί ότι η μετρούμενη σκληρότητα ισχύει για κάθε 1,2767 συστατικό στο καλούπι.





Για τα δύο επιθεωρημένα τεμάχια εργασίας, η αναφορά θερμικής επεξεργασίας καθορίζει το HRC 50–52 και καταγράφει τιμές μετρούμενης σκληρότητας στο εύρος HRC 50,4–51,6, που επισημαίνονται ως αποδεκτές στην αναφορά. Καταγράφει επίσης παραμόρφωση περίπου 0,1 mm για τα ελεγχόμενα αντικείμενα. Αυτά είναι αποτελέσματα για τα τεμάχια εργασίας που προσδιορίζονται σε αυτήν την αναφορά, όχι μια καθολική δήλωση αποδοχής καλουπιού. Η ιχνηλασιμότητα υλικού θα πρέπει να συνδέει κάθε πιστοποιητικό και αρχείο επιθεώρησης με το αντίστοιχο στοιχείο του.

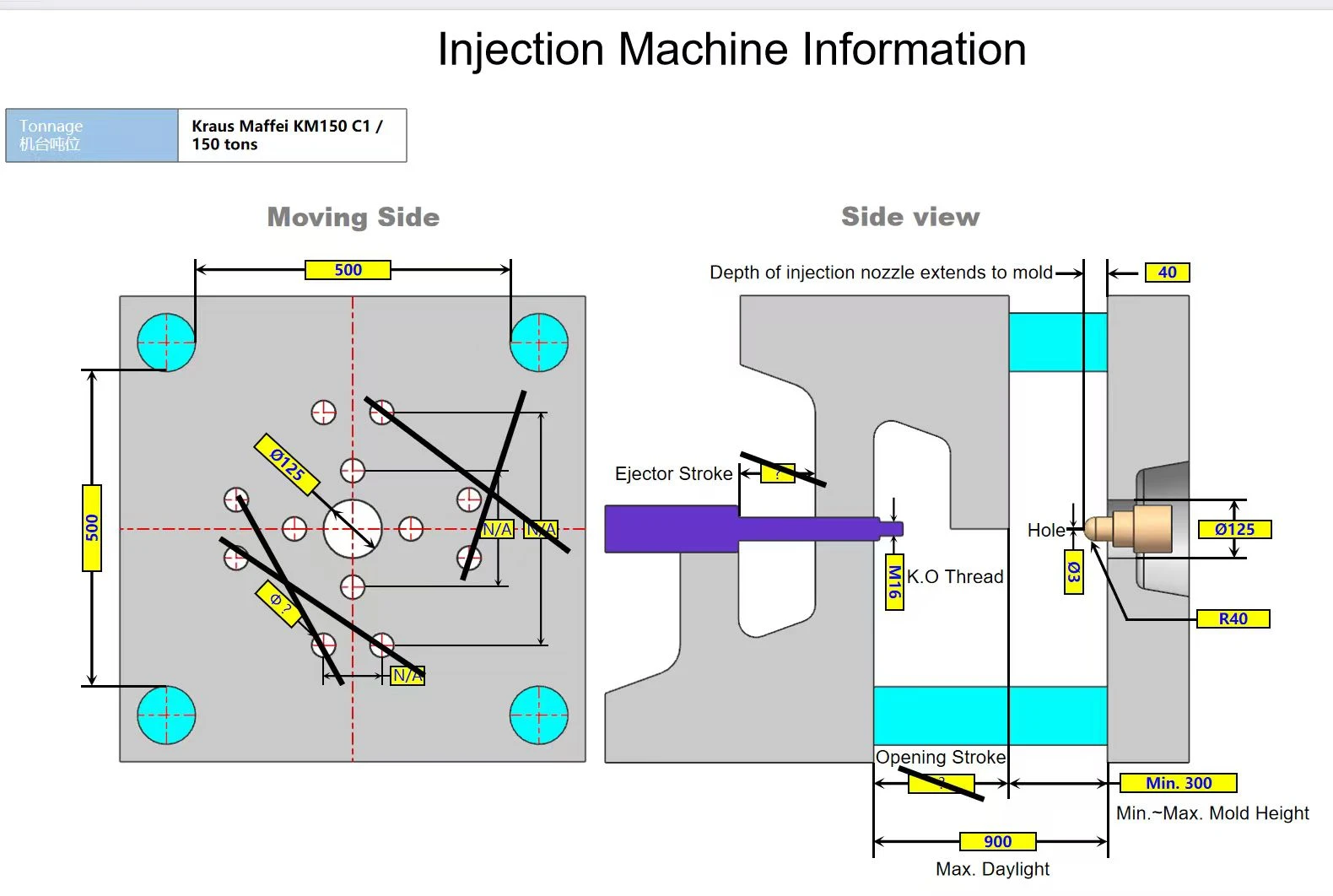

9.Εγκατάσταση διεπαφής μηχανήματος και καλουπιών

10.Δοκιμή εργαλείων, επιθεώρηση και έλεγχος παραγωγής

Μια πρακτική πρώτη δοκιμή για αυτό το περίβλημα θα πρέπει να δημιουργήσει ένα σταθερό παράθυρο πλήρωσης πριν ληφθούν υπόψη οι διορθώσεις διαστάσεων. Η ομάδα θα πρέπει να ελέγξει το πλήρες γέμισμα γύρω από το ορθογώνιο άνοιγμα, τις ορατές περιοχές συγκόλλησης ή πλεκτών, να αναβοσβήνει στη γραμμή διαχωρισμού και να κλείσει το ολισθητήρα και να απελευθερώσει τα πλευρικά χαρακτηριστικά ασφάλισης. Η κατάσταση του ευρύτερου πάνελ θα πρέπει να επανεξεταστεί για σημάδια νεροχύτη, παραμόρφωσης και χειρισμού.



Η επιθεώρηση πρέπει να ακολουθεί το εγκεκριμένο από τον πελάτη σχέδιο. Τα χαρακτηριστικά προτεραιότητας είναι πιθανό να περιλαμβάνουν τις θέσεις των οπών τοποθέτησης, τις διαστάσεις ανοίγματος, το συνολικό περίβλημα, τις τοπικές όψεις ζευγαρώματος και τη γεωμετρία των χαρακτηριστικών ασφάλισης. Αυτή είναι μια συνιστώμενη εστίαση επιθεώρησης που βασίζεται στην ορατή γεωμετρία. Δεν είναι ισχυρισμός ότι αυτά τα χαρακτηριστικά έχουν μια συγκεκριμένη ανοχή ή ότι υποβλήθηκε έκθεση επιθεώρησης για καθένα από αυτά.



Όταν εντοπίζεται ένα ζήτημα διαστάσεων, η έρευνα πρέπει να κάνει διάκριση μεταξύ γεωμετρίας εργαλείου και απόκρισης διαδικασίας. Μια αλλαγή στη συσκευασία ή στην ψύξη μπορεί να βελτιώσει μια περιοχή, ενώ ένα άλλο χαρακτηριστικό μετακινείται εκτός ανοχής.



Επομένως, τα δείγματα διαστάσεων θα πρέπει να μετρώνται με τεκμηριωμένη και επαναλαμβανόμενη διαδικασία. Απαιτούνται εγκεκριμένα δείγματα, ελεγχόμενα με αναθεώρηση δεδομένα CAD και σαφή κριτήρια αποδοχής πριν από την κυκλοφορία της σειριακής παραγωγής.



11. Προσαρμοσμένα Εργαλεία Κατοικίας και Ερωτήσεις Χύτευσης

Για ένα συγκρίσιμο πλαστικό περίβλημα, το Deep Mold μπορεί να αναθεωρήσει τη γεωμετρία CAD, την προσέγγιση εργαλείων καιχύτευση με έγχυσηαπαιτήσεις. Η αρχική αναθεώρηση θα πρέπει να περιλαμβάνει την ποιότητα υλικού, την προβλεπόμενη ποσότητα παραγγελίας, τις λειτουργικές διεπαφές, τις καλλυντικές επιφάνειες, τις ανοχές διαστάσεων και τυχόν περιορισμούς στη θέση της πύλης ή στα σημάδια του εκτοξευτήρα. Ένα μοντέλο 3D STEP και ελεγχόμενο 2D σχέδιο είναι τα προτιμώμενα αρχικά έγγραφα.



Όπου υπάρχουν πλευρικές ασφάλειες ή υποτομές, η ανασκόπηση του DFM θα πρέπει να προσδιορίσει την προτεινόμενη γραμμή διαχωρισμού, την κατεύθυνση του ολισθητήρα, το βύθισμα και τις συνθήκες διακοπής προτού οριστικοποιηθεί ο σχεδιασμός του καλουπιού. Όπου η γεωμετρία παρουσιάζει κίνδυνο πλήρωσης, η ανάλυση Moldflow μπορεί να υποστηρίξει τη σύγκριση εναλλακτικών πυλών ή δρομέων. Οι συστάσεις που προκύπτουν θα πρέπει να επιβεβαιωθούν με τον πελάτη πριν κυκλοφορήσει η τελική αναθεώρηση εργαλείων.
